PS-38无氰浅金9K电镀工艺
该工艺是一种专为低成本而要求高质量电镀浅金色的新工艺，无需金盐，无，可节省大量昂贵的金金属，镀层颜色可在9K~14K金色变化，废水处理简单。为一添加型浅金盐和络合剂，均无成分，方便储存，颜色非常均匀，电镀时间在8秒～15秒左右，避免了因电镀时间过短而高低位颜色不一致的问题。适用于挂镀和滚镀。

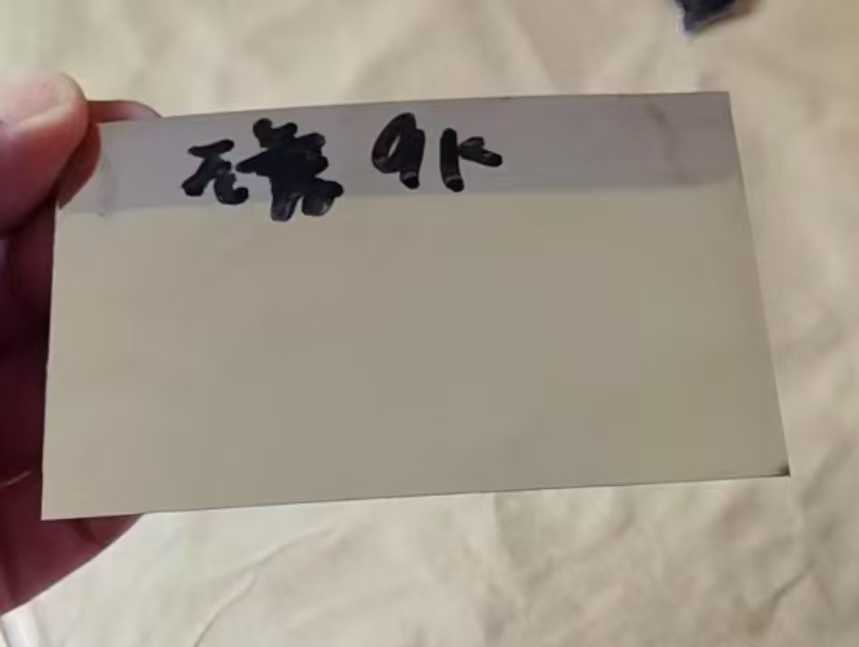

一、 操作条件：
|
参数 |
单位 |
范围 |
条件 |
|
PS-38AB浅金盐9K |
克∕升 |
20~60 |
40 |
|
PS-38Ku仿金络合剂 |
毫升∕升 |
150~250 |
160 |
|
PS-38环保浅金调黄剂 |
毫升∕升 |
10~25 |
15 |
|
PS-38环保浅金调青剂 |
毫升∕升 |
10~25 |
15 |
|
PH值 |
- |
12～14 |
13 |
|
比重 |
Be° |
6～10 |
8 |
|
电镀时间 |
秒 |
5～15 |
视颜色而定 |
|
温度 |
℃ |
25～35 |
30 |
|
阳 |
316不锈钢网 |
||
|
阳：阴（面积比） |
2：1（或更高亦可） |
||
|
搅拌 |
正反阴旋转 |
||
|
镀液过滤 |
连续（无需棉芯）可适度轻微打气 |
||
|
电压 |
3~5V |
||
|
电流 |
0.3-0.6A/平方分米 |
||
二、配缸工序：(以100升镀液计算)
1） 往缸内加入1/3体积的纯水，加入160升的PS-38Ku仿金络合剂，搅拌溶解。
2） 缓慢加入4公斤PS-38AB浅金盐9K，溶解过程为放热反应，需分多次添加，每次添加需边加边搅拌，当镀液变白后再添加余量的PS-38AB浅金盐9K，温度过高可加水降温。
3） 缸液完全变白，呈牛奶状后，加入纯水至100升，测量比重，保持在8左右，并测量PH保持在13左右。PH高可用柠檬酸调低，PH低时用氢氧化钠
调高(PH过高会导致镀层色泽分层)。
4） 用小电流电解20～40分钟左右，后试镀，如需调整颜色请加入适量的调黄、调青剂。
三、工艺流程：
-----光镍（或无镍电镀）----回收----三次水洗----- PS-38AB浅金盐9K电镀------三次水洗-----电解保护（或电镀真金再电解保护）----三次水洗---80度热纯水水洗----烘干----喷漆----拆挂QC包装
四、镀液操作参数和维护：
1.保持镀液的比重在6~10Be°左右，比重低于6 Be°时，镀层上镀慢，低区走位不良。需加入PS-38AB浅金盐9K和PS-38Ku仿金络合剂（按1：4比例加入），建议将PS-38AB浅金盐9K和PS-38Ku仿金络合剂按比例溶好水后置于缸边，比重不够时，加入已配置好的药水于缸内。每15克/升的PS-38AB浅金盐9K提高镀液1 Be°。当比重够时，镀层色泽偏淡且上镀速度慢，表明PS-38Ku仿金络合剂偏高，单独添加PS-38AB浅金盐9K，0.5~2克每升。
2. 镀层偏红时，补加适量PS-38环保浅金调青剂或氢氧化钠（以0.5克/升调整一次）调高PH值，而PH过高会导致镀层色泽分层，.镀层偏青时，补加适量的PS-38环保浅金调黄剂或用柠檬酸调（以1克/升调整一次）低PH值。
3.镀层颜色偏浅且不均匀时，补加PS-38AB浅金盐9K和PS-38Ku仿金络合剂（按1：4比例加入）至正常的比重。
4.温度低时，镀层走位差，颜色偏红，温度过高时，镀层颜色偏青，镀液挥发快，会导致镀液不稳定。
5.镀层有白雾时，需小电流电解，并清洗阳板。
6.镀层变色快，调整镀液至正常的比重，并清洗阳板，并检查导电不良之问题。
7.建议按挂数或安培数定期补加PS-38AB浅金盐9K和PS-38Ku仿金络合剂。
8.建议镀浅金后马上加本公司PS-100电解保护或镀1～3秒真金以提高抗变色性能
